氦是用途較廣的稀缺資源,它不可再生,是一種戰略資源。液氦的沸點為4.2K,是昂貴的低溫液體,在醫療、半導體工業和科研等領域都有重要的應用。目前我國的液氦幾乎完全依賴進口,嚴重受制于人;比如,很多大型科研設備需要消耗大量液氦來提供低溫環境以進行科學研究,一旦液氦供應中斷,所有需要消耗液氦的設備都將被迫關閉。因此開發無需液氦消耗的閉循環制冷科研設備具有非常重要的現實意義。
費密儀器(FERMI INSTRUMENTS)一直致力于自主研發閉循環低溫恒溫器和多自由度低溫樣品架;其中,閉循環六自由度低溫樣品架先后交付南京大學,上海光源和泰國光源等客戶,并順利通過客戶驗收。
近期,費密儀器開發了新一代閉循環六自由度低溫(6K)樣品架(產品型號LTCCM6-2,見圖 1),該樣品架主要用于超高分辨角分辨光電子能譜實驗;具備六個自由度運動的樣品臺位于超高真空的環境中,樣品臺的低溫度小于6 K(達到5.988K,見圖 3),性能超越了國際上同類閉循環低溫樣品架(樣品溫度<20K),甚至遠超需要消耗液氦的開循環樣品架(樣品溫度<15K)。該樣品架通過一臺小型4K閉循環制冷機提供冷源,產品已交付位于上海光源的中國科學院上海微系統與信息技術研究所沈大偉研究員課題組的高分辨角分辨光電子能譜實驗站,并完成客戶驗收(見圖 4)。
于此同時,費密儀器也在持續投入研發1K閉循環低溫樣品架,目前各項測試正在進行中,計劃在年內推出。

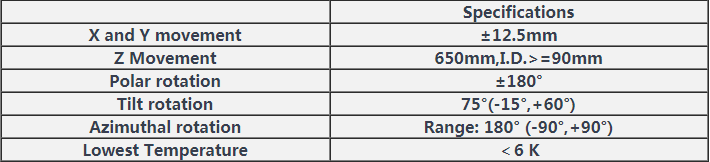

表 1
新一代閉循環六自由度低溫(6K)樣品架LTCCM6-2的性能參數
LTCCM6-2低溫樣品架實物照片
圖 2

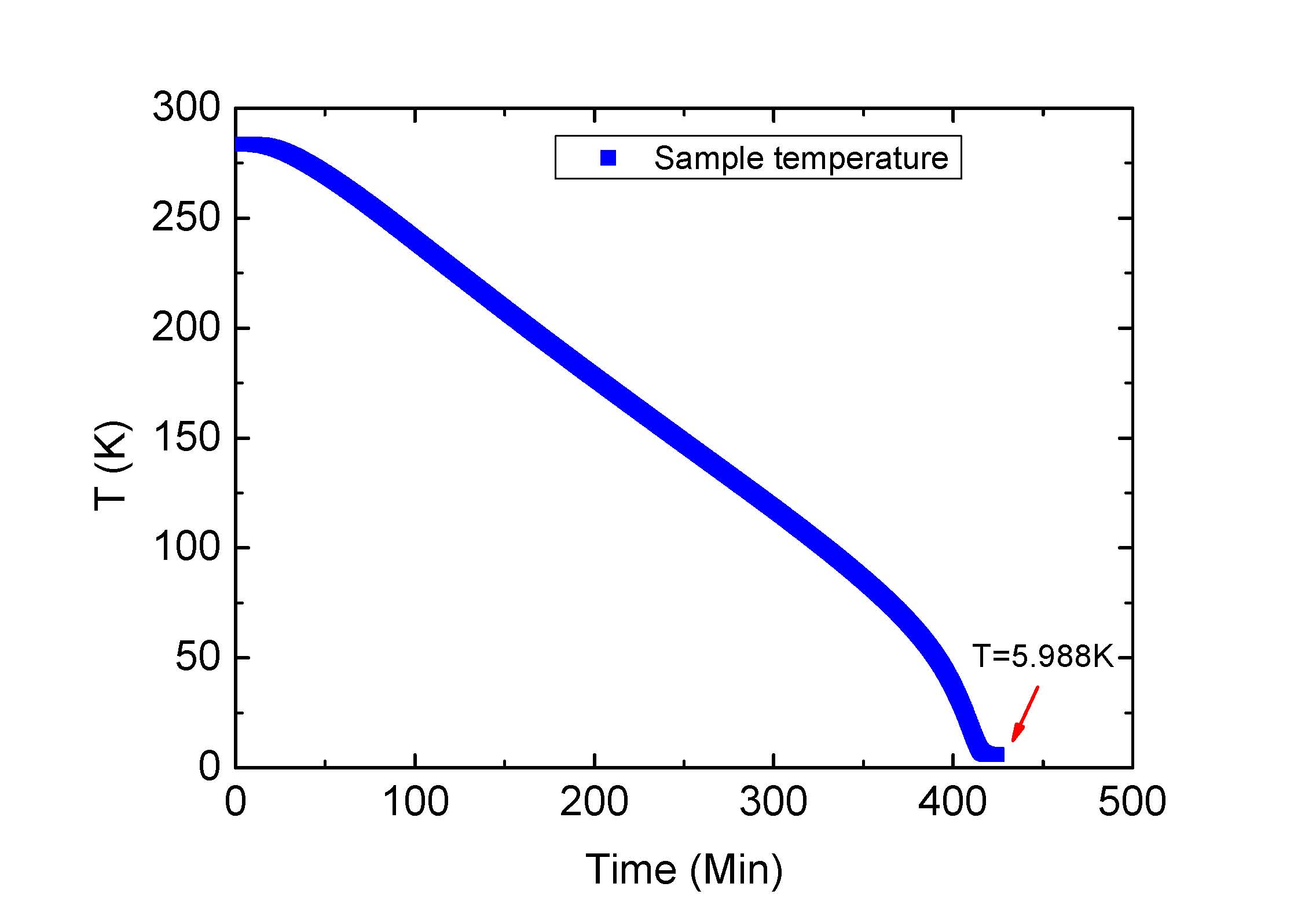

LTCCM6-2上樣品臺的降溫曲線
圖 3

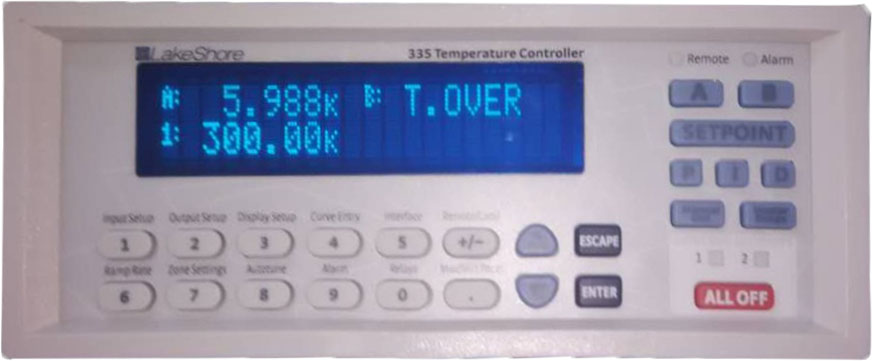

LTCCM6-2最低溫度為5.988K
圖 4

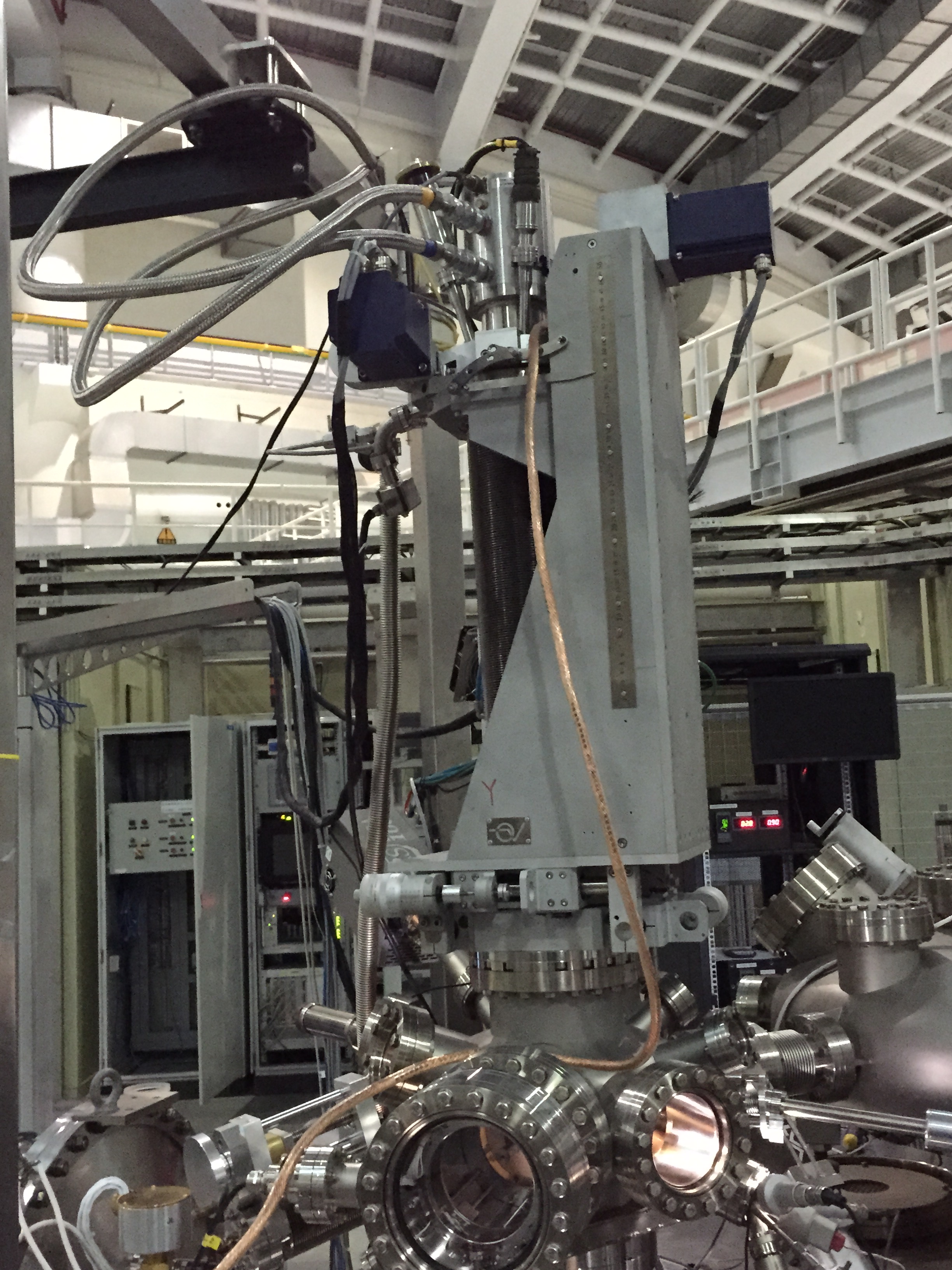

位于上海光源的沈大偉研究員課題組超高分辨角分辨光電子能譜實驗站上的低溫樣品架LTCCM6-2
