上海光源變溫樣品臺改造項目順利通過驗收

                                                   向飛安級（E-15 A）超低暗電流進發

2016年8月，費密儀器（FERMI INSTRUMENTS）為上海光源軟X射線譜線顯微光束線站專門設計開發了應用于軟X射線吸收譜實驗的極低暗電流變溫樣品架 （見圖1和圖2）。

跟常規低溫樣品臺相比，該樣品臺有兩個關鍵技術參數：

1、背景電流低于5E-14 A，且滿足于整個溫度范圍（60-300K）；

2、采用獨立自主研發技術，在使用液氮制冷時，最低溫達到了59K，性能大幅超越國際同類產品。

在X射線吸收譜學和X射線磁圓二色譜學等科研領域，通常吸收譜的測量采用“樣品電流法”，即以樣品為陽極，樣品吸收x射線后發射電子而偏離了電中性，樣品電流就是單位時間內補充到樣品上的電荷數。背景電流的高低，直接影響了實驗的測量精度；為實現樣品電流的高精度測量，必須降低整個測量系統的背景電流。為達到降低背景電流及提高信噪比的目的，各大同步輻射和儀器公司一直為之努力。但是在國內，由于該技術起步較晚，一直落后于國際先進水平。

費密儀器通過獨立自主研發，不但打破了國外儀器公司的技術壟斷，各項指標均超越了國際同類產品。采用特殊設計，使用常規液氮降溫，樣品臺最低溫度達到了59 K （見圖2），背景電流低于5E-14A；這極大地提高了光電流實驗的精度，達到了國際領先水平。需要強調的是，E-15 A（飛安級）是目前Keithley-6517B靜電計的分辨率極限。

該產品是基于費密儀器獨立開發的雙壁低溫插入件的一個衍生產品，我們將繼續加大研發力度，將這一技術應用到TPD（Temperature Programmed Desorption）等需要低溫環境的實驗裝置中，一如既往地以最優質的產品、最全面的服務、最佳的解決方案來服務每一位科研用戶。

圖 1
系統運行照片（上海光源BL08U1-A線站）

圖2

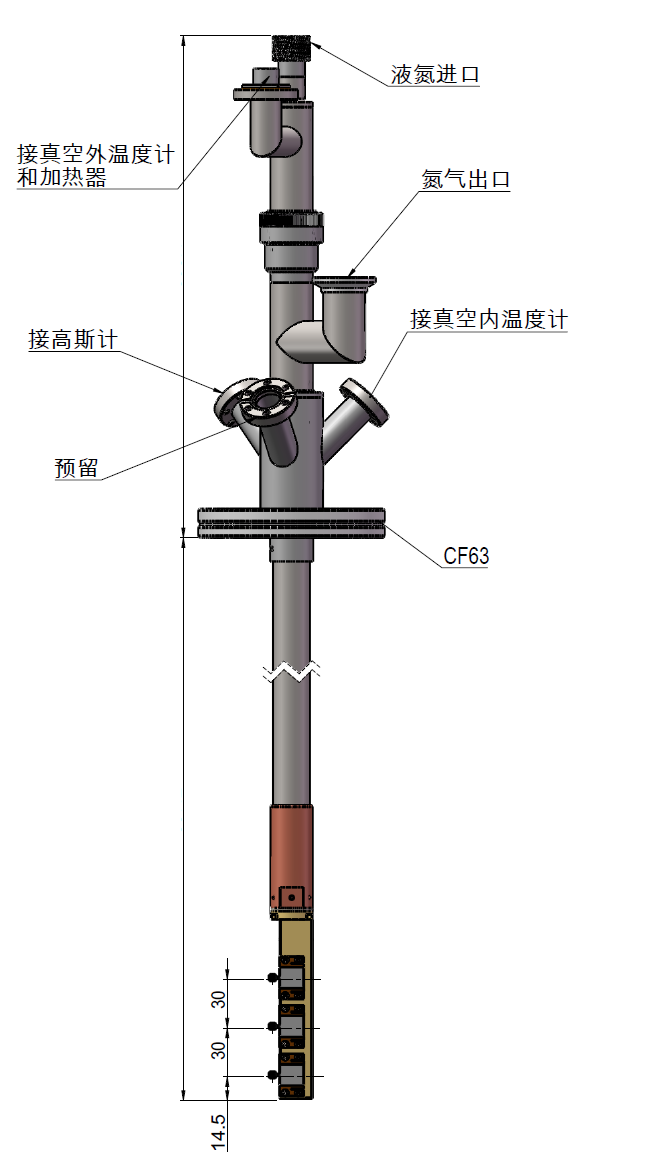

極低暗電流變溫樣品架結構圖

圖3

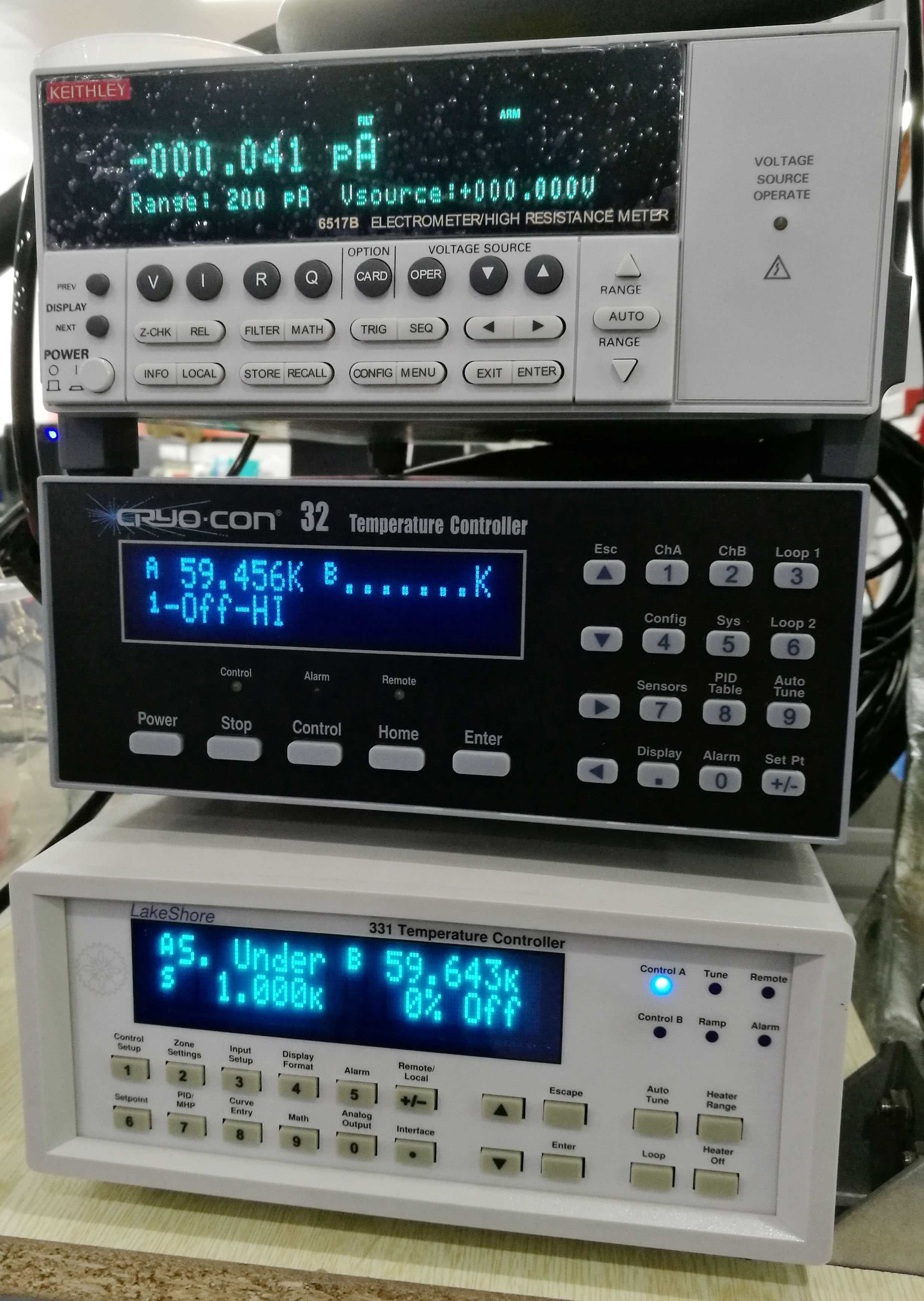

樣品臺在最低溫度（59.6 K）時的背景電流（4.1E-14 A）
